回轉機構：

   由回轉支承和驅動裝置兩部分組成，用以使臂架左右回轉。為保證臂架在任意位置時斗鏟都能裝滿，回轉速度要求在0.01～0.2轉/分的范圍內按一定規律實現自動無級調節。大多用直流電動機或液壓驅動。

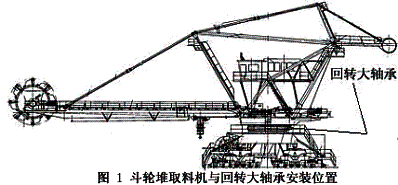

堆垛式取料機用回轉支承的選型

  不同的支承結構型式都有不同的計算方法,可以根據《JB2300-1999回轉支承選型計算》的要求進行計算分析。斗輪堆取料機上用到的最多是三排滾柱式回轉支承,在這里選擇一種比較常用的方法對斗輪堆取料機回轉支承的選型進行計算。

1、確定當量靜載荷F載荷F和傾覆力矩M.當量載荷和傾覆力矩計算公式如下
F.. = F., F. =F.
м. =M, M, =M
三排滾柱式回轉支承的徑向載荷F,由一系列滾子承受,所以?xún)H對軸向滾道負荷和傾覆力矩的作用進行計算。其他結構型式的支承根據其結構特點,參照《JB2300-1999回轉支承選型計算》來對當量靜動載荷進行分析計算。

2、靜載荷安全系數
F. =F/..= M./M
式中,F,為支承載荷安全系數;F.為承載曲線坐標原點與靜載荷點連線在靜載荷承載曲線上交點對應的軸向載荷;M.為承載曲線坐標原點與靜載荷點連線在靜載荷承載曲線上交點對應的軸向載荷。
斗輪堆取料機的靜載荷安全系數通常取為1. 45..根據以上公式計算出的F,如果小于1.45,即表示所選用的支承安全系數符合靜載荷安全系數要求。

3、 壽命載荷系數
F, = F./F м/м
式中,F.為承載曲線坐標原點與動載荷點連線在動載荷承載曲線上交點對應的軸向載荷:M.為承載曲線坐標原點與動載荷點聯線在動載荷承載曲線上交點對應的傾覆力矩。
斗輪堆取料機的壽命載荷系數通常取為2.15。根據以上公式計算出的F,如果小于2.15,即表示所選用的支承安全系數符合靜載荷安全系數要求。
