機器人用回轉支承分類

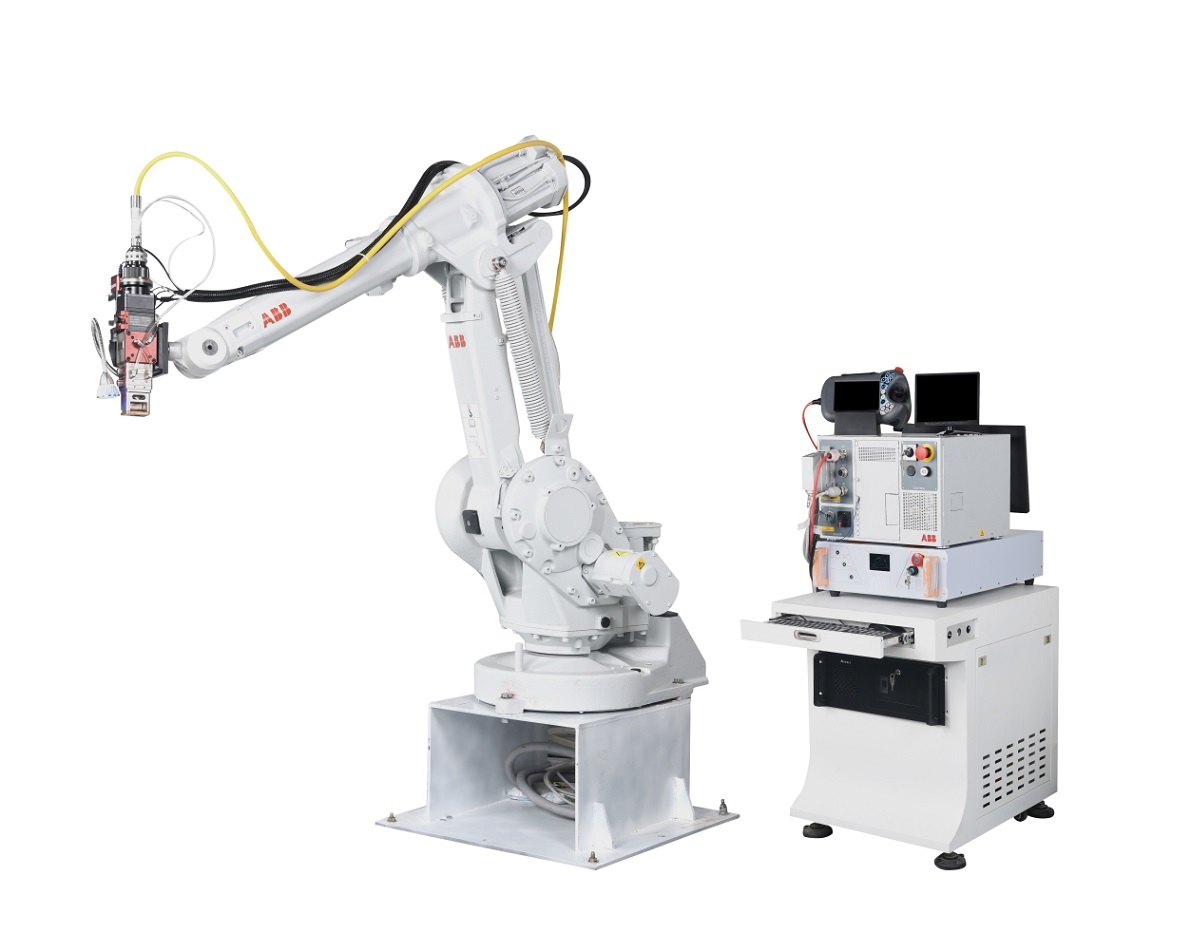

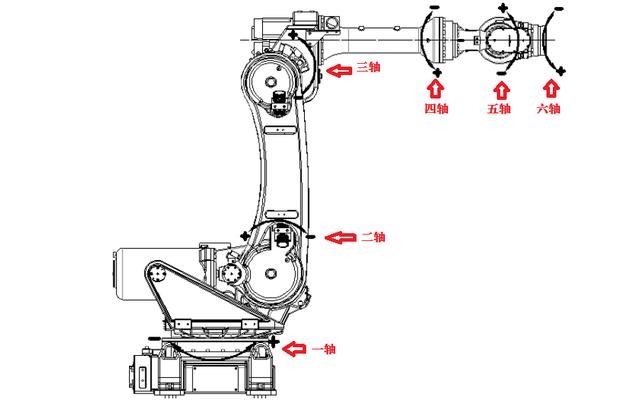

現代工業機器人常見的回轉支承裝置結構大致有以下三種：分體式回轉支承結構、一體式回轉支承結構、混合型回轉支承結構。





分體式回轉支承結構：

  在結構上主要采用交叉滾子回轉支承來承受工業機器人的傾覆力矩、軸向力、徑向力，包括動態與靜態工況，傳動減速機只承受回轉軸的旋轉扭矩，所以，此種工況下要求交叉滾子回轉支承軸承的精度較高，并以此來保證機器人的回轉精度。

一體式回轉支承結構：

  它在結構上采用具有足夠承載能力的主軸承減速機，由減速機的主軸承承受工業機器人的全部傾覆力矩和軸向力，這樣話就不需要交叉滾子回轉支承軸承，通過減速機的主軸承提供較高精度，但這種減速機的造價較為昂貴。

混合型回轉支承結構：

  它結構特點是，同時采用有一定承載能力的中空主軸承減速器和具有一定精度的交叉滾子軸承來共同完成支承和回轉的功能。工業機器人的轉臺同時與回轉傳動減速機的輸出軸面板以及交叉滾子軸承的內圈固定連接，交叉滾子回轉支承軸承的剛度遠遠大于減速器輸出面板的彎曲剛度，所以在動態工況下，彎曲力矩和軸向力矩主要由交叉滾子回轉支承軸承來承載。這樣，靜態時的軸承精度由減速器的主軸承來保證，因而交叉滾子軸承的精度就不需要像種分體式結構那樣高的精度。由于價格實惠此種混合式結構有可能得到較高的性價比。被廣泛應用于那些高速度、高精度、重負載的上下料搬運機器人、裝配機器人、碼垛機器人等。
