1.1 測量繞組的直流電阻

1.1.1 本工程周期不得超過3年，大修前后、無載分接開關變換分接位置、有載分接開關大修后或必要時進行。

1.1.2 測量變壓器頂部的油溫，當油溫接近大氣溫度時(差異不超過±5℃)這項試驗工作可以進行。

1.1.3 拆除變壓器高、低壓側連接排和線路。短路接地非測量繞組，防止直流電源投入或斷開時產生高壓，危及安全。

1.1.4 采用大型變壓器直阻電阻測試儀進行測量，測試設備應放置在地面背陽處。接線時，注意夾具的電壓端和電流端的位置，避免不必要的測量誤差。

1.1.5 采用常規單通測量方法，注意儀表上的端子接線＋I(xiàn)、＋V、－I、－V正確接線，接地線必須連接牢固，專人檢查后才能打開電源開關。

1.1.6 測量一相后，先按“復位”鍵，然后關閉電源。更換接線前，先用接地線放電，然后移動測量夾具，避免殘余電感電流對人體造成麻電。

1.1.7 每個電壓調節檔(共17檔)應測量高備變高壓側直阻。

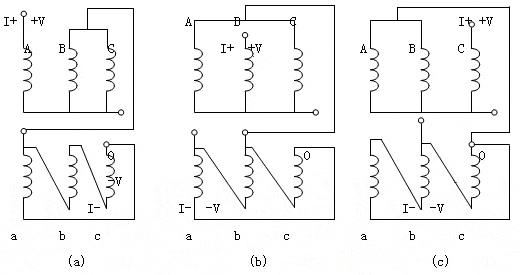

1.1.8 對于主變低壓側繞組的直流電阻測量，傳統的接線方法很難快速測試正確的值，可以通過磁性接線進行測量。接線圖如圖1所示－1：

                                                          圖1－1 高壓助磁法接線原理圖

圖Rac阻值可測

圖Rab阻值可測

圖RBC阻值可測

1.1.8 根據公式R2記錄變壓器上層的油溫＝R1(235＋t2)/(235＋T1)換算時，每個繞組之間的差異不應大于三相平均值的2%，無中性點引起的繞組之間的差異不應大于三相平均值的1%。與以往同一部分測量的值相比，其變化不應大于2%
