說到電力輸送和分配，變壓器無疑是不可或缺的關鍵部件之一。在各種類型的變壓器中，油浸式變壓器在電力系統中起著重要的作用，具有其穩定性和高效性。
本文將深入探討油浸式變壓器的工作原理，并解釋其原理圖，以幫助您更好地理解關鍵設備。

油浸式變壓器的工作原理

油浸式變壓器是一種通過電磁感應原理實現電能傳遞的設備。它由兩個主要部分組成：主線圈（高壓側）和次線圈（低壓側），它們通過鐵芯連接在一起。

在變壓器內部，還有一種具有冷卻和絕緣雙重功能的絕緣油。

變壓器的工作原理是基于法拉第電磁感應定律，即改變磁通量的速率會在繞組中產生感應電勢。當高壓側進入交流電流時，它在主線圈中產生交變磁場。由于鐵芯的存在，磁場有效地集中在繞組內

從而保證了較高的感應效率。

接下來，二次線圈中的感應電勢會導致低壓側產生相應的電流。輸入電壓與輸出電壓的有效轉換可以通過控制主次線圈的匝數比來實現。

絕緣油在此過程中起到冷卻和絕緣的作用，保證了設備的穩定性和長壽命。

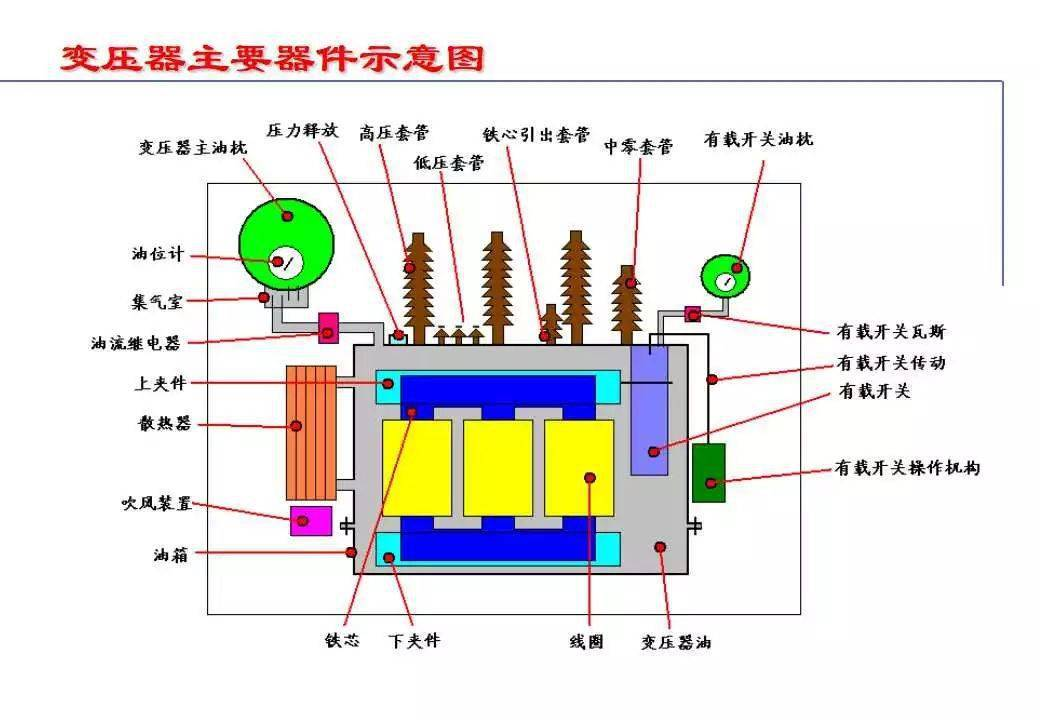

高壓主線圈：又稱輸入線圈，通過交流電源提供高壓電流。

低壓二次線圈：又稱輸出線圈，從變壓器中提取低壓電流。

絕緣油：用于冷卻和絕緣，以確保設備的穩定性和絕緣性能。

鐵芯：位于線圈之間，增強磁場傳導，提高變壓器效率。

在工作過程中，高壓主線圈中的交流電流產生一個交變磁場，通過鐵芯傳輸?shù)降蛪憾尉€圈，從而在二次線圈中產生感應電勢。感應電勢導致二次線圈中的輸出電流，實現從高壓到低壓的電能轉換。
油浸式變壓器作為電力系統中的關鍵組件，通過電磁感應原理實現了高效的電能傳輸。其穩定性和長壽命使其成為電力輸送和分配領域中不可或缺的一部分。通過深入理解油浸式變壓器的工作原理和原理圖，我們可以更好地利用這一技術，確保電力系統的可靠性和穩定性
